Weg-Zeit Darstellung im Sinne eines graphischen Fahrplans in der Seismik und Seismologie (Abb.). Auf der horizontalen Achse wird die Entfernung (in m, km oder Bogengrad) zwischen Quelle (Epizentrum des Erdbebens) und dem Empfänger (Geophon, Seismometer) abgetragen, auf der vertikalen Achse werden die Ankunftszeiten (Laufzeit) der verschiedenen Wellen (P-Wellen und S-Wellen, reflektierte Welle, refraktierte Wellen usw.) aufgetragen. Die Kurve, die durch die Laufzeiten einer Welle gelegt werden kann, wird als Laufzeitkurve bezeichnet. Ihre (reziproke) Neigung hat die Dimension einer Geschwindigkeit (Slowness, Wellenausbreitung).

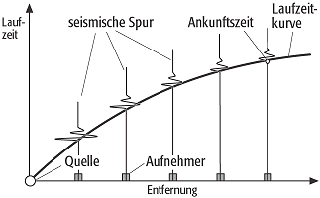

 Laufzeitdigramm: Schema eines Laufzeitdiagramms. |
|
